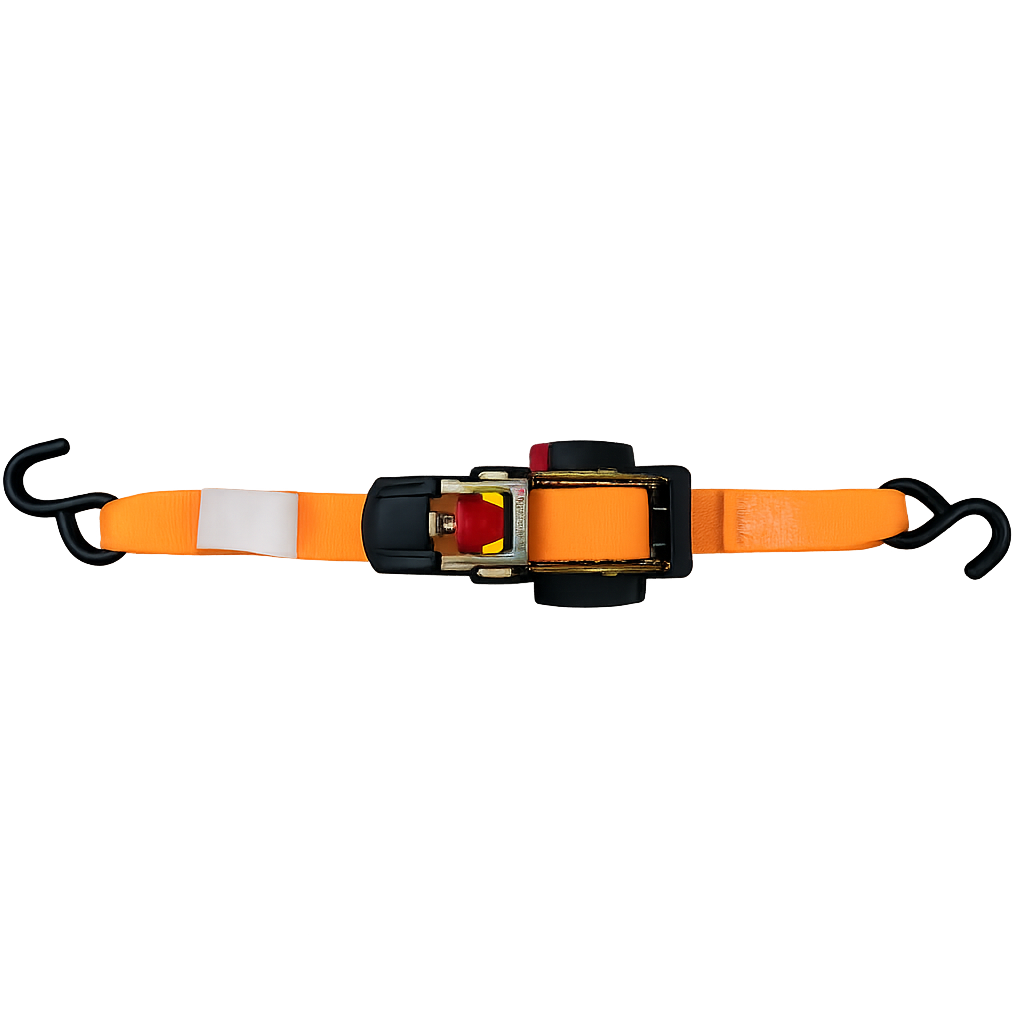

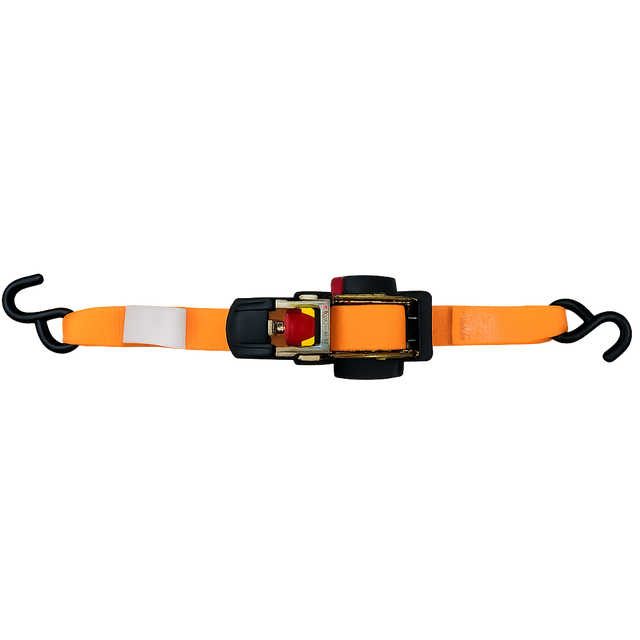

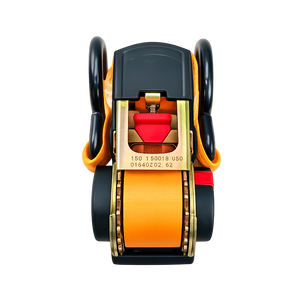

Ráčňový upínací pás s automatickým navíjaním 4 m a 4,5 m
Ráčňový upínací pás 4 m a 4,5 m – automatické navíjanie a rýchlejšie zaistenie nákladu
Zaistite náklad bez manuálneho navíjania popruhu po každom použití. Tento ráčňový upínací pás s automatickým navíjaním stiahne popruh späť po uvoľnení, čo uľahčuje každodennú obsluhu a skladovanie.
Vyberte si medzi variantom 4 m 500 kg a 4,5 m 750 kg. Oba varianty majú polyesterový PES popruh, pozinkované oceľové komponenty a plastom potiahnuté oceľové háky a sú určené na zaistenie nákladu počas prepravy v súlade s EN 12195-2:2000.
Hlavné výhody
- Automatické navíjanie: po použití stiahne popruh späť, takže nie je potrebné ručne navíjať celú jeho dĺžku.
- Rýchla každodenná obsluha: vytiahnite požadovanú dĺžku, pripevnite háky, napnite pás a po použití ho znovu stiahnite.
- Prehľadnejšie skladovanie: navíjacia konštrukcia udržiava popruh navinutý vo vnútri mechanizmu pri skladovaní.
- Dva varianty: vyberte si variant 4 m s LC 500 daN alebo variant 4,5 m s LC 750 daN.
- Hák na oboch koncoch: určené na pripevnenie k vhodným upínacím bodom.
- Určené na zaistenie nákladu: vyrobené v súlade s EN 12195-2:2000.
Použitie

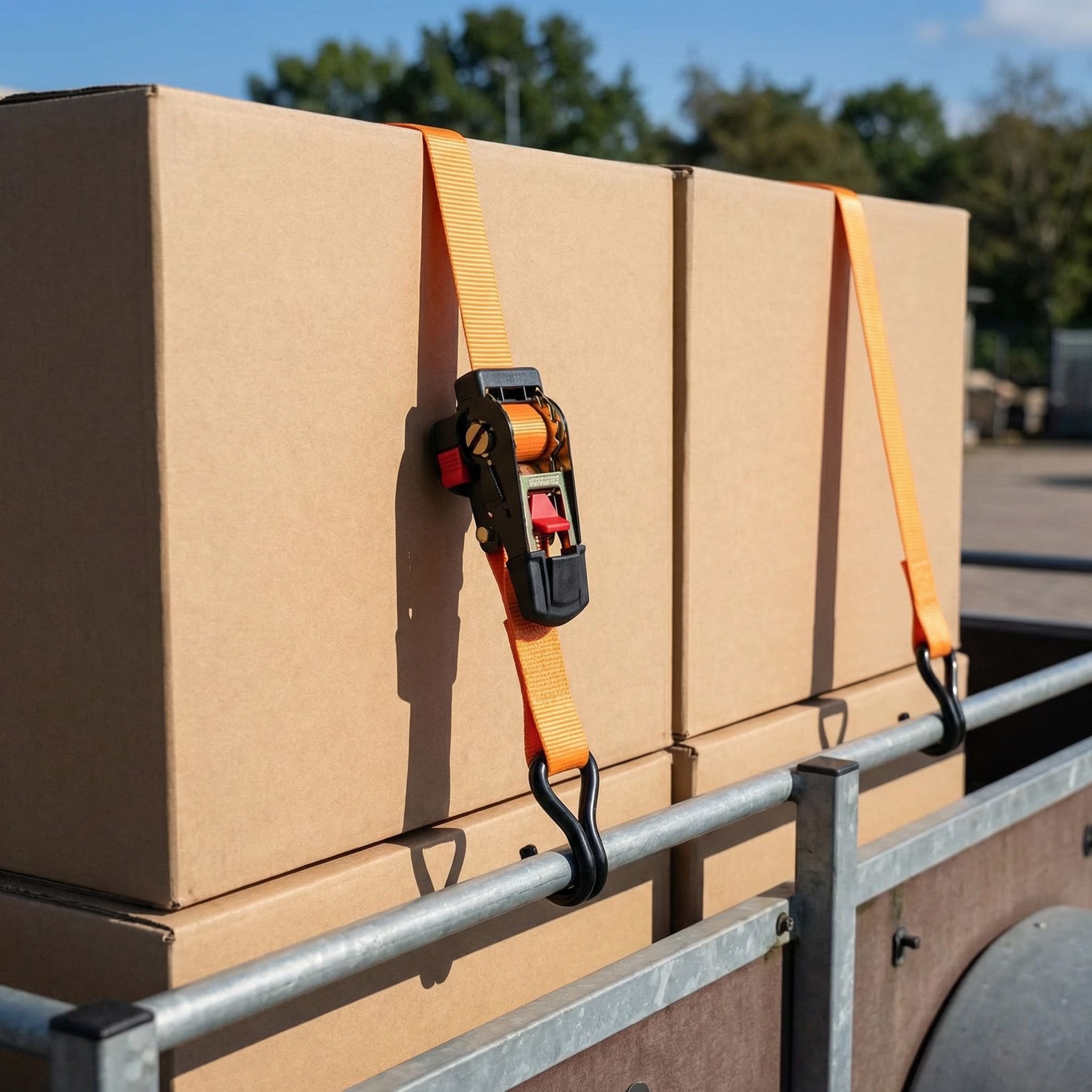

Ráčňový upínací pás s automatickým navíjaním je určený na zaistenie nákladu počas prepravy. Jeho navíjacia konštrukcia je zvlášť praktická pri aplikáciách, kde je potrebné pás pravidelne vytiahnuť, pripevniť, napnúť, uvoľniť a opäť uskladniť.
Po dokončení zaistenia automatický navíjací mechanizmus pomôže stiahnuť popruh späť do jednotky. Počas navíjania by mal byť popruh aj hák vedený rukou v súlade s návodom na obsluhu.
Pri výbere vhodného pásu zohľadnite veľkosť, tvar a hmotnosť nákladu, zamýšľaný spôsob zaistenia a požadovanú viazaciu kapacitu. Použité upínacie body musia byť tiež vhodné pre danú operáciu zaistenia nákladu.
Veľké alebo ťažké náklady môžu vyžadovať viacero upínacích pásov. Počet a usporiadanie pásov musí vždy zodpovedať nákladu a zvolenému spôsobu zaistenia.
Technické parametre
- Dostupný variant: 4 m 500 kg
- Model: AH-607SS
- Kód výrobku: 13220EH
- Dĺžka: 4 m
- Šírka popruhu: 38 mm
- Viazacia kapacita LC: 500 daN
- SHF: 50 daN
- STF: 220 daN
- Stanovená trhacia pevnosť: 1000 kg
- Hmotnosť výrobku: 1,2 kg
- Dostupný variant: 4,5 m 750 kg
- Model: AH-606S
- Kód výrobku: 13221EH
- Dĺžka: 4,5 m
- Šírka popruhu: 50 mm
- Viazacia kapacita LC: 750 daN
- Stanovená trhacia pevnosť: 1500 kg
- Hmotnosť výrobku: 1,7 kg
- Materiál popruhu: polyester PES
- Kovové komponenty: pozinkovaná oceľ
- Háky: plastom potiahnutá oceľ
- Otvor háku: 25 mm
- Konfigurácia: hák na oboch koncoch

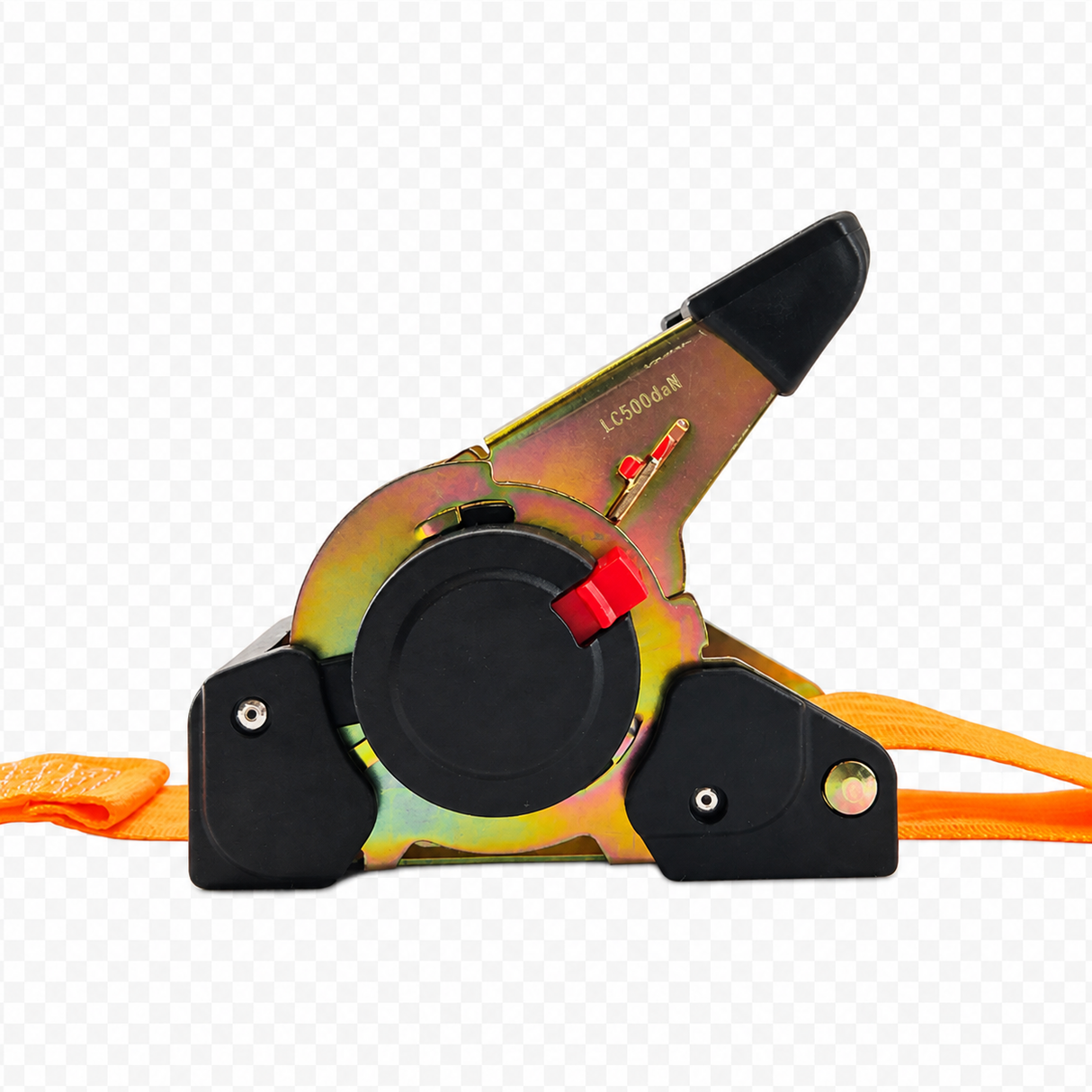

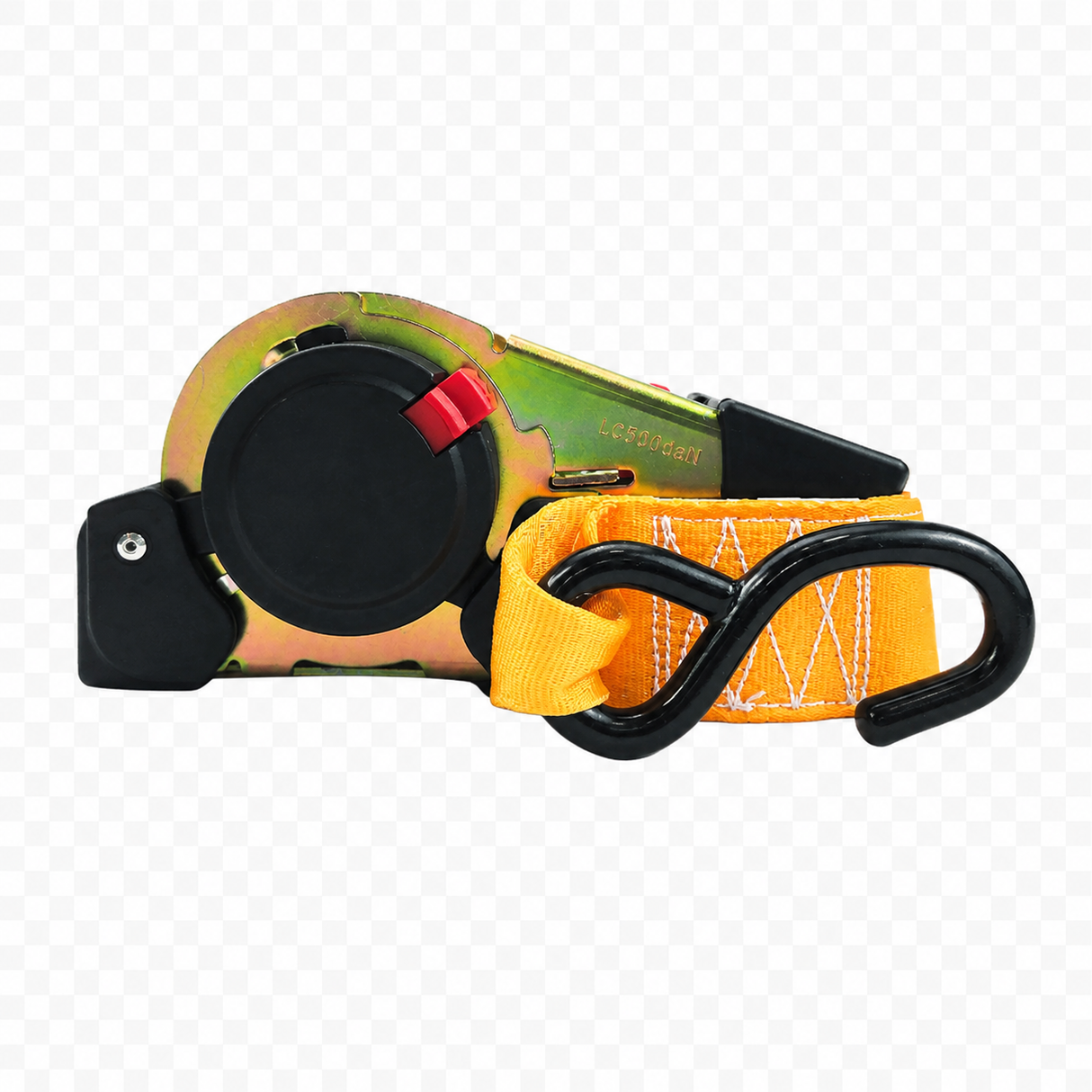

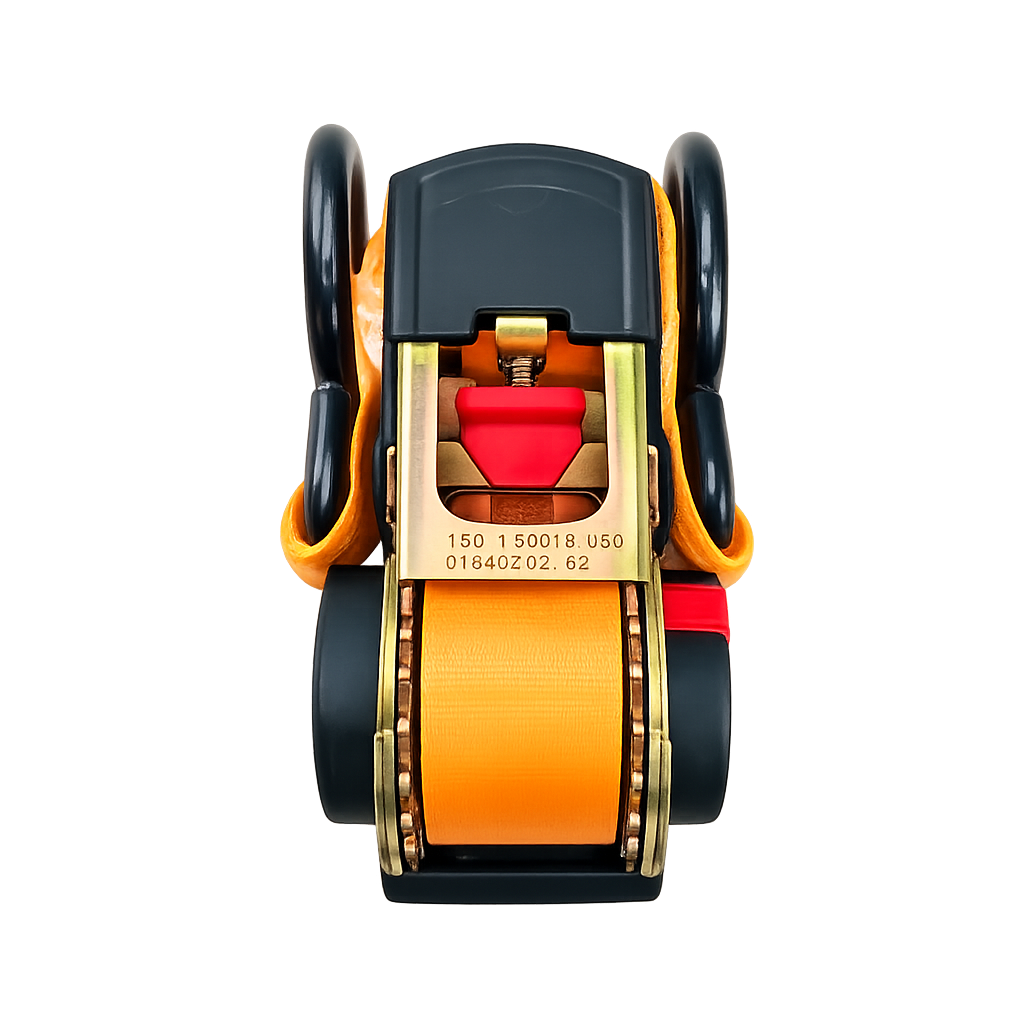

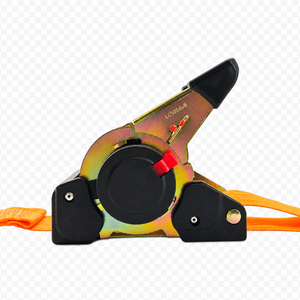

- Mechanizmus: automatické navíjanie
- Prevádzková teplota PES: -40 °C až +120 °C
- Norma: EN 12195-2:2000
- Určené použitie: zaistenie nákladu
- Vhodné na zdvíhanie: nie
Návod na použitie
Pred každým použitím skontrolujte popruh, háky a napínací mechanizmus. Uistite sa, že náklad je stabilný a že zvolené upínacie body sú vhodné pre zamýšľanú operáciu zaistenia.
- Stlačte tlačidlo 1 a posuňte páku 2 do polohy A.
- Vytiahnite popruh 4 na požadovanú dĺžku.
- Pripevnite háky k vhodným upínacím bodom.
- Uistite sa, že popruh vedie priamo a nie je skrútený na cievke.
- Pohybujte pákou 2 striedavo medzi polohami B a C, aby ste napli popruh.
- Po dosiahnutí požadovaného napätia presuňte páku 2 do polohy B.
Pred uvoľnením pásu sa uistite, že náklad zostáva stabilný a nemôže spadnúť, prevrátiť sa ani sa nekontrolovateľne pohnúť po odstránení upínacej sily.
- Stlačte tlačidlo 1 a posuňte páku 2 do polohy A.
- Stlačte tlačidlo 3 na aktiváciu automatického navíjacieho mechanizmu.
- Počas navíjania pásu veďte popruh a hák druhou rukou.
- Počas navíjania nepodržiavajte tlačidlo 3 stlačené nepretržite.
Obsah balenia
- 1 x ráčňový upínací pás s automatickým navíjaním vo vybranom variante 4 m 500 kg alebo 4,5 m 750 kg
Dôležité informácie
- Tento výrobok sa nesmie používať na zdvíhanie.
- Pás používajte len na zaistenie nákladu.
- Vždy vyberte pás s viazacou kapacitou vhodnou pre daný náklad a spôsob zaistenia.
- Pred každým použitím skontrolujte popruh, šitie, háky a napínací mechanizmus.
- Nepoužívajte popruh, ktorý je roztrhaný, porezaný, poškodený alebo inak znehodnotený.
- Výrobok nepoužívajte, ak sú spojky alebo napínacie komponenty deformované, popraskané, výrazne opotrebované alebo vykazujú výraznú koróziu.
- Pás používajte len vtedy, keď je jeho identifikačný štítok a označenia čitateľné.
- Popruh nikdy neuzlujte.
- Nepredlžujte napínací prístroj ďalšími mechanickými pomôckami, pokiaľ nie sú súčasťou napínacieho systému.
- Tam, kde je to potrebné, chráňte popruh pred ostrými hranami a drsnými povrchmi vhodnou ochranou.
- Háky sa nesmú zaťažovať na ich hrotoch.
- Hák musí zapadnúť po celej šírke svojej nosnej plochy.
- Pri zaistení nákladu sa uistite, že popruh nie je skrútený.
- Upínacie zariadenie nikdy nepreťažujte.
- Počas automatického navíjania veďte popruh a hák rukou.
- Priložený návod predpisuje používanie ochranných rukavíc a ochranných okuliarov počas automatického navíjania.
- Počas používania pravidelne kontrolujte napätie, najmä krátko po začatí jazdy.
- Napätie kontrolujte aj po dlhšom používaní alebo po vystavení vyšším teplotám.
- Rôzne typy zariadení na zaistenie nákladu by sa nemali používať spolu na rovnakom náklade, ak sa ich správanie a vlastnosti predĺženia líšia.
- Chráňte popruh pred chemikáliami. Ak je potrebné použitie v chemickom prostredí, poraďte sa s výrobcom alebo dodávateľom.
- Stanovený rozsah prevádzkových teplôt pre popruh PES je -40 °C až +120 °C.
Strávte menej času manipuláciou s voľným popruhom po dokončení práce. Vyberte si ráčňový upínací pás s automatickým navíjaním 4 m 500 kg alebo 4,5 m 750 kg podľa vašich požiadaviek na zaistenie nákladu a využite pohodlné automatické navíjanie po každom použití.
